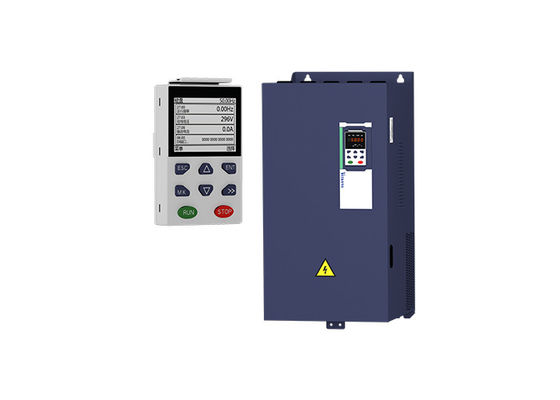

Трехфазный привод 30kw 40hp частоты одиночной фазы VFD переменный
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | VEIKONG |
| Сертификация | CE, ROHS |
| Номер модели | VFD500-030G/037GT4B |
| Количество мин заказа | 1 |
| Цена | Please contact quotation |
| Упаковывая детали | инвертор <45kw используемый пакет коробки, ≥45kw используемый деревянный пакет случая |
| Время доставки | зависит от количеств |
| Условия оплаты | T/T, западное соединение, L/C |
| Поставка способности | 1000 ЕДИНИЦ В НЕДЕЛЮ |
Подробная информация о продукте
| Напряжение тока | 380В/220В | Сила | 30Kw/40hp |
|---|---|---|---|
| Режим контроля | Управление V/F, векторное управление | Уровень защиты | IP20/IP65 |
| Communciaton | Modbus485 Canopen Profinet | Клавиатура | Кнопочная панель СИД, кнопочная панель LCD, двойная кнопочная панель дисплея |
| Высокий свет | Привод 30kw частоты VFD переменный,Привод 3 40hp частоты VFD переменный,Vfd одиночной фазы 40hp |
||
Характер продукции
одиночная фаза привода VFD частоты 30kw 40hp 220v 380v переменная трехфазная
Данные по VEIKONG VFD500 технические:
| Деталь | Specifiation | |
| Входной сигнал | Напряжение тока Inuput |
1phase/3phase 220V: 200V~240V 3 участок 380V-480V: 380V~480V |
| Позволенный ряд качания напряжения | -15%~10% | |
| Частота входного сигнала | 50Hz/60Hz, зыбкость более менее чем 5% | |
| Выход | Напряжение тока выхода | 3phase: напряжение тока 0~input |
| Емкость перегрузки |
Общецелевое применение: 60S на 150% из расклассифицированного течения Применение легкой нагрузки: 60S на 120% из расклассифицированного течения |
|
| Контроль | Режим контроля |
Управление V/f Векторное управление потока Sensorless без карты СТРАНИЦЫ (SVC) Векторное управление потока скорости датчика с картой СТРАНИЦЫ (VC) |
| Работающий режим | Управление скоростью, управление вращающего момента (SVC и VC) | |
| Ряд скорости |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Точность управления скоростью |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
| Ответ скорости |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| диапазон изменения частот |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| Разрешение частоты входного сигнала |
Установка цифров: 0,01 Hz Сетноая-аналогов установка: максимальная частота x 0,1% |
|
| Вращающий момент запуска |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| Точность управлением вращающего момента |
SVC: не позднее 5Hz10%, над 5Hz5% VC: 3,0% |
|
| Кривая V/f |
V / тип кривой f: прямая линия, многопунктовая, функция силы, разъединение v/f; Поддержка поддержки вращающего момента: Автоматическая поддержка вращающего момента (установка) фабрики, ручная поддержка вращающего момента |
|
| Частота давая пандус |
Поддержка линейная и кривая s ускорение и торможение; 4 группы в составе время ускорения и торможения, устанавливая ряд 0.00s | 60000s |
|
| Управление напряжения тока автобуса DC |
Управление стойла перенапряжения: ограничивайте производство электроэнергии мотора путем регулировать частоту выхода для избежания прыгнуть недостаток напряжения тока;
Управление стойла недонапряжения: контролируйте расход энергии мотора путем регулировать частоту выхода для избежания отказа рыскания
Управление VdcMax: Ограничивайте количество силы произведенное мотором путем регулировать частоту выхода для избежания отключения перенапряжения; Управление VdcMin: Контролируйте расход энергии мотора путем регулировать частоту выхода, для избежания недостатка недонапряжения скачки |
|
| Частота несущей | 1kHz~12kHz (меняет в зависимости от типа) | |
| Метод запуска |
Сразу начало (может быть перекрытый тормоз DC); начало скорости отслеживая |
|
| Метод стопа | Стоп торможения (может быть перекрытый DC тормозя); свободный для того чтобы остановить | |
| Функция Maincontrol | Jog контроль, свисните контроль, деятельность до 16 скоростей, опасное избегание скорости, деятельность частоты качания, ускорение и переключение времени торможения, разъединение VF, над тормозить возбуждения, управление PID процесса, сон и будильника функция, встроенная простая логика PLC, виртуальные терминалы входа и выхода, встроенный блок задержки, встроенный блок сравнения и блок логики, резервирование и восстановление параметра, идеальный показатель недостатка, возврат недостатка, 2 группы в составе мотор parametersfreeswitching, проводка выхода обмена программного обеспечения, ВВЕРХ ПО терминалов/ВНИЗ | |
| Функция | Кнопочная панель | Клавиатура СИД цифров и кнопочная панель LCD (вариант) |
| Сообщение |
Стандарт: Связь MODBUS МОЖЕТ РАСКРЫТЬ И PROFINET (В РАЗВИТИИ) |
|

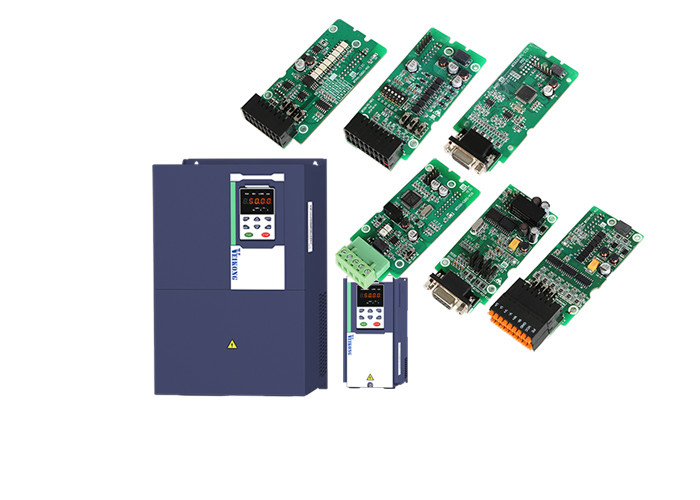

| Карта СТРАНИЦЫ | Дифференциальная карта интерфейса кодировщика (дифференциальный выход и открытый сборник), карта роторного трансформатора | |
| Терминал входного сигнала |
Стандарт: 5 терминалов цифрового входного сигнала, одного чего поддерживает высокоскоростной входной сигнал ИМПа ульс до 50kHz; 2 терминала ввода аналога, поддержка 0 | входной сигнал или 0 напряжения тока 10V | настоящий входной сигнал 20mA; Карта варианта: 4 терминала цифровых входного сигнала 2 входной сигнал напряжения тока ввода аналога terminals.support-10V-+10V |
|
| Выходной терминал |
стандарт: 1 терминал цифрового данного; 1 высокоскоростной выходной терминал ИМПа ульс (открытый тип), поддержка 0 сборника | выход сигнала прямоугольной волны 50kHz; 1 выходной терминал реле (второе реле вариант) 2 терминала аналогового выхода, поддержка 0 | текущий объем производства 20mA или 0 | выход напряжения тока 10V; Карта варианта: 4 терминала цифрового данного |
|
| Защита | См. глава 6" диагностика и противосредства» для функции защиты | |
| Окружающая среда | Положение установки | Крытый, отсутствие сразу солнечный свет, пыль, коррозионный газ, горючий газ, дым масла, пар, потек или соль. |
| Высота | 0-3000m.inverter будет derated если высота более высокое течение than1000m и требуемой производительности уменьшит 1% если рост высоты 100m | |
| Температура окружающей среды | -10°C~ +40°C, максимальное derated (если температура окружающей среды между 40°C и 50°C), то уменшение течения требуемой производительности 50°C к 1,5% если рост температуры 1°C | |
| Влажность | Чем 95%RH, без конденсировать | |
| Вибрация | Меньше чем 5,9 m/s2 (0,6 g) | |
| Температура хранения | -20°C | +60°C | |
| Другие | Установка | Стен-установленный, контролируемый пол шкаф, трансмуральный |
| Уровень защиты | IP20 | |
| охлаждая метод | Принудительное воздушное охлаждение | |
| EMC | CE ROHS |
Внутренний фильтр EMC Исполняет с EN61800-3 Категория C3 3-яя окружающая среда |
Замените известное применение vfd брендов вообще.
Функция PID
| Функция PID 40 групп | ||||
| r40.00 | Значение выхода PID окончательное | Прочитанный единственный блок: 0,1% | - | ● |
| r40.01 | Значение PID окончательное установленное | Прочитанный единственный блок: 0,1% | - | ● |
| r40.02 | Значение обратной связи PID окончательное | Прочитанный единственный блок: 0,1% | - | ● |
| r40.03 | Значение отступления PID | Прочитанный единственный блок: 0,1% | - | ● |
| P40.04 | Источник ссылки PID |
Число блока: Источник ссылки PID основной (ref1) 0: Установка Digtital 1: AI1 2: AI2 3: AI3 (доска расширения IO) 4: AI4 (доска расширения IO) 5: ИМП ульс HDI высокочастотный 6: Сообщение Число десятки: Источник ссылки PID Auxilary (ref2) такие же как число блока |
00 | ☆ | |||||||||||||||
| P40.05 | Дали PID, который ряд обратной связи | 0.01~655.35 | 100,00 | ☆ | |||||||||||||||
| P40.06 | Установка 0 PID цифровая | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
| P40.07 | Установка 1 PID цифровая | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
| P40.08 | Установка 2 PID цифровая | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
| P40.09 | Установка 3 PID цифровая | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
|
Когда источник ссылки PID цифровая установка, установка 0~3 PID цифровая зависит от функции 43 (заранее поставьте терминал i PID) и 44 DI терминала (заранее поставленный терминал PID 2):
Например: Когда AI1 использовано как обратная связь PID, если полный диапасон соответствует давлению 16.0kg и требует, что управление PID будет 8.0kg; после этого установленный ряд до 16,00, терминал обратной связи P40.05 PID ссылки PID цифровой отборный к P40.06, установил P40.06 (установку заранее поставленную PID 0) для того чтобы быть 8,00
|
|||||||||||||||||||
|
Когда источник ссылки PID цифровая установка, установка 0~3 PID цифровая зависит от функции 43 (заранее поставьте терминал i PID) и 44 DI терминала (заранее поставленный терминал PID 2):
Например: Когда AI1 использовано как обратная связь PID, если полный диапасон соответствует давлению 16.0kg и требует, что управление PID будет 8.0kg; после этого установленный ряд до 16,00, терминал обратной связи P40.05 PID ссылки PID цифровой отборный к P40.06, установил P40.06 (установку заранее поставленную PID 0) для того чтобы быть 8,00
|
||||||||||||||||||||
| P40.10 | Выбор источника ссылки PID | 0: ref1 1: ref1+ref2 2: ref1-ref2 3: ref1*ref2 4: ref1/ref2 5: Минута (ref1, ref2) 6: Макс (ref1, ref2) 7 (ref1+ref2)/2 8: коммутация fdb1and fdb2 |
0 | ☆ | ||||||||||||||||
| P40.11 | Обратная связь source1 PID |
Число 0 блока: Обратная связь source1 PID (fdb1) 0: AI1 1: AI2 2: AI3 (карта варианта) 3: AI4 (карта варианта) 4: PLUSE (HDI) 5: Сообщение 6: Течение требуемой производительности мотора 7: Частота требуемой производительности мотора 8: Вращающий момент требуемой производительности мотора 9: Частота требуемой производительности мотора Число десятки: Обратная связь source2 PID (fdb2) Такие же как число блока |
00 | ☆ | ||||||||||||||||
| P40.13 | Выбор функции обратной связи PID | 0: fdb1 1: fdb1+fdb2 2: fdb1-fdb2 3: fdb1*fdb2 4: fdb1/fdb2 5: Минута (fdb1, fdb2) принимает fdb1.fdb2 более небольшое значение 6: Макс (fdb1, fdb2) принимает fdb1.fdb2 более большое значение 7: (ref1+ref2)/2 8: коммутация fdb1and fdb2 |
0 | ☆ | ||||||||||||||||
| P40.14 | Особенность выхода PID |
0: Выход PID положителен: когда сигнал обратной связи превысит значение ссылки PID, частота выхода инвертора уменьшит для того чтобы сбалансировать PID. Например, управление PID напряжения во время wrapup 1: Выход PID отрицательный: Когда сигнал обратной связи более силен чем значение ссылки PID, частота выхода инвертора увеличит для того чтобы сбалансировать PID. Например, управление PID напряжения во время wrapdown |
0 | ☆ | ||||||||||||||||
|
Характеристика выхода PID определена P40.14 и позитвом PID функции Di терминала 42/отрицательным переключением: P40.14 = 0 и «42: Терминал PID положительный/отрицательный переключая» инвалидн: : Характеристика выхода PID положительна P40.14 = 0 и «42: Терминал PID положительный/отрицательный переключая» действителен: : Характеристика выхода PID отрицательная P40.14 = 1 и «42: Терминал PID положительный/отрицательный переключая» инвалидн: : Характеристика выхода PID отрицательная P40.14 = 1 и «42: Терминал PID положительный/отрицательный переключая» действителен: : Характеристика выхода PID положительна |
||||||||||||||||||||
| P40.15 | Верхний предел выхода PID | -100.0%~100.0% | 100,0% | ☆ | ||||||||||||||||
| P40.16 | нижний предел выхода PID | -100.0%~100.0% | 0,0% | ☆ | ||||||||||||||||
| P40.17 | Увеличение KP1 Proportaional |
0.00~10.00 Функция приложена к пропорциональному увеличению p входного сигнала PID. P определяет прочность всего регулятора PID. Параметр 100 значит что когда смещение обратной связи PID и, который дали значения 100%, регулируя ряд PID регулирует максимальная частота (игнорирующ объединенную функцию и дифференциальную функцию).
|
5,0% | ☆ | ||||||||||||||||
| P40.18 | Объединенное время TI1 |
0.01s~10.00s Этот параметр определяет скорость регулятора PID для того чтобы унести объединенную регулировку на отступлении обратной связи и ссылки PID. Когда отступление обратной связи и ссылки PID 100%, объединенный регулятор работает непрерывно после времени (игнорирующ пропорциональное влияние и дифференциальное влияние) достигнуть Максимальн Частоты (P01.06) или Максимальн Напряжения тока (P12.21). Короткий объединенное время, более сильное регулировка
|
1.00s | ☆ | ||||||||||||||||
| P40.19 | Дифференциальное время TD1 |
0.000s~10.000s Этот параметр определяет прочность коэффициента изменения когда регулятор PID уносит объединенную регулировку на отступлении обратной связи и ссылки PID. Если обратная связь PID изменяет 100%, то в течение, регулировка объединенного регулятора (игнорирующ пропорциональное влияние и дифференциальное влияние) Максимальн Частота (P01.06) или Максимальн Напряжение тока (P12.21). Более длиной объединенное время, более сильное регулировать.
|
0.000s | ☆ | ||||||||||||||||
| P40.20 | Увеличение KP2 Proportaional | 0.00~200.0%. | 5,0% | ☆ | ||||||||||||||||
| P40.21 | Объединенное время TI2 |
0.00s (отсутствие любого объединенное влияние) ~20.00s
|
1.00s | ☆ | ||||||||||||||||
| P40.22 | Дифференциальное время TD2 | 0.000s~0.100s | 0.000s | ☆ | ||||||||||||||||
| P40.23 | Условие коммутации параметра PID |
0: отсутствие коммутации Не переключите, польза KP1, TI1, TD1 Переключатель DI терминалом KP1, TI1, TD1 использованы когда функция но. 41 DI терминала инвалидна; Использованы KP2, TI2, TD2 когда действительный Абсолютная величина команды PID и отступления обратной связи более менее чем P40.24, используя KP1, TI1, TD1; абсолютная величина отступления больше чем P40.25, используя KP2, TI2, параметры TD2; абсолютная величина отступления между P40.24~P40.25, 2 набора параметров линейно перевожена. |
0 | ☆ | ||||||||||||||||
| P40.24 | Devation 1 коммутации параметра PID | 0.0%~P40-25 | 20,0% | ☆ | ||||||||||||||||
| P40.25 | Devation 2 коммутации параметра PID | P40-24~100.0% | 80,0% | ☆ | ||||||||||||||||
