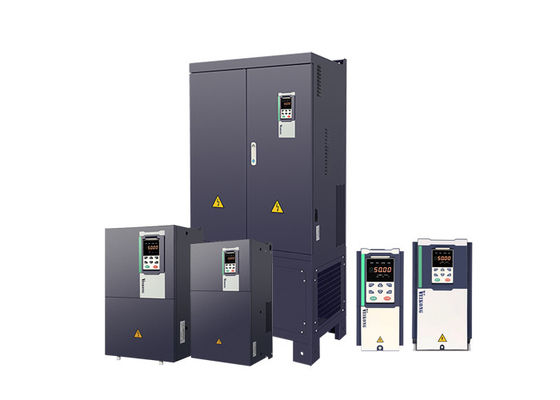

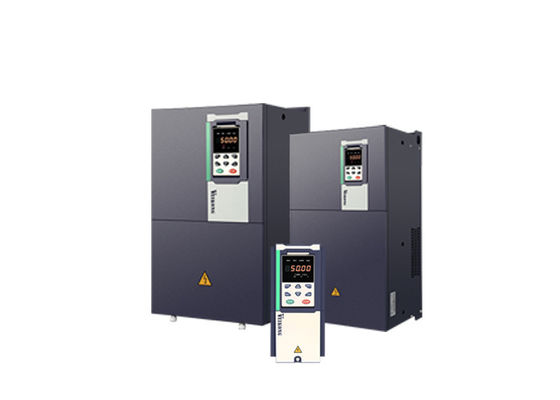

привод 15HP 25HP 30HP EMC C3 AC инвертора частоты 480Vac с векторным управлением

1 фаза/3 фазы 220 В: 200 В ~ 240 В

3 фазы 380В-480В:380В～480В

Применение общего назначения: 60S для 150% номинального тока

Приложение с легкой нагрузкой: 60 с для 120% номинального тока

Управление V/f

Бездатчиковое векторное управление потоком без карты PG (SVC)

Векторное управление потоком скорости датчика с картой PG (VC)

1:100 (В/ф)

1:200 (СКВ)

1:1000 (ВК)

±0,5% (В/f)

±0,2% (СКВ)

±0,02% (ВК)

5 Гц (В/ф)

20 Гц (СВК)

50 Гц (ВК)

0,00～600,00 Гц (В/частота)

0,00～200,00 Гц (СКВ)

0,00～400,00 Гц (ВК)

Цифровая настройка: 0,01 Гц

Аналоговая настройка: максимальная частота x 0,1%

150%/0,5 Гц (В/частота)

180%/0,25 Гц (СКВ)

200%/0 Гц (ВК)

SVC: в пределах 5 Гц 10%, выше 5 Гц 5%

ВК: 3,0%

Тип кривой V/f: прямая линия, многоточечная, функция мощности, разделение V/f;

Поддержка форсирования крутящего момента: Автоматическое форсирование крутящего момента (заводская настройка), ручное форсирование крутящего момента

Поддержка линейного и S-кривого ускорения и замедления;

4 группы времени разгона и торможения, диапазон настройки 0,00 ~ 60000 с

Контроль останова при перенапряжении: ограничивайте выработку энергии двигателем, регулируя выходную частоту, чтобы избежать пропуска ошибки напряжения;

Контроль останова при пониженном напряжении: контролируйте энергопотребление двигателя, регулируя выходную частоту, чтобы избежать отказа рыскания.

VdcMax Control: Ограничьте мощность, вырабатываемую двигателем, путем регулировки выходной частоты, чтобы избежать отключения из-за перенапряжения;

Vdc Min control: Контролируйте потребляемую мощность двигателя, регулируя выходную частоту, чтобы избежать скачка напряжения.

Стандарт:

Связь MODBUS

МОЖЕТ ОТКРЫТЬ И PROFINET( В РАЗРАБОТКЕ)

Стандарт:

5 цифровых входных терминалов, один из которых поддерживает высокоскоростной импульсный ввод до 50 кГц;

2 клеммы аналогового ввода, поддержка ввода напряжения 0 ~ 10 В или ввода тока 0 ~ 20 мА;

Дополнительная карта:

4 цифровых входных терминала

2 аналоговых входных терминала. Поддержка входного напряжения 10 В-+ 10 В

стандарт:

1 цифровой выходной терминал;

1 высокоскоростной импульсный выходной терминал (типа с открытым коллектором), поддержка выходного сигнала прямоугольной формы 0 ~ 50 кГц;

1 релейный выходной терминал (второе реле является опцией)

2 аналоговых выходных терминала, поддержка выходного тока 0 ~ 20 мА или выходного напряжения 0 ~ 10 В;

Дополнительная плата: 4 клеммы цифрового вывода

Внутренний ЭМС-фильтр

Соответствует EN61800-3

Категория С3

3^рдСреда

Мощность

(КВА)

Входной ток

(А)

Адаптируемый двигатель

(кВт)
