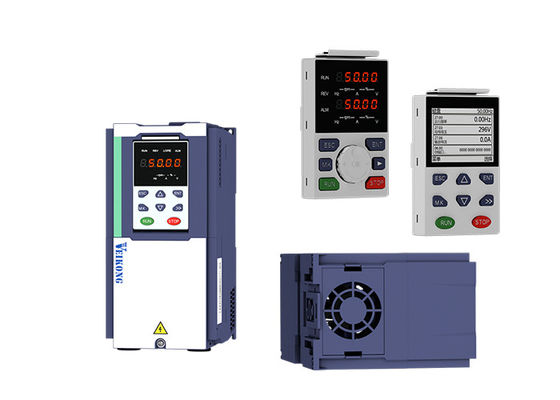

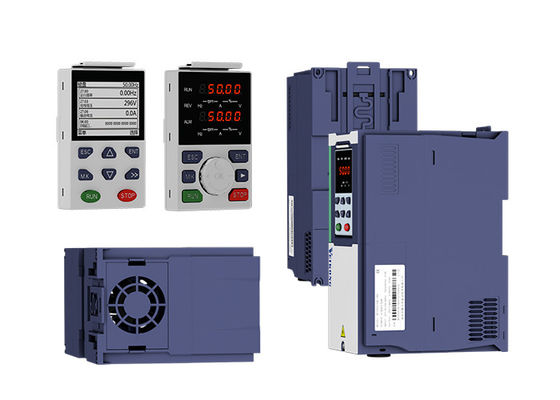

Инверторы частоты 3HP 5HP 7HP 10HP 15HP VFD переменные для асинхронного двигателя

Деталь

Specifiation

Входной сигнал

Ввод напряжения

1phase/3phase 220V: 200V~240V

3 участок 380V-480V: 380V~480V

Позволенный ряд качания напряжения

-15%~10%

Частота входного сигнала

50Hz/60Hz, зыбкость более менее чем 5%

Выход

Напряжение тока выхода

3phase: напряжение тока 0~input

Емкость перегрузки

Общецелевое применение: 60S на 150% из расклассифицированного течения

Применение легкой нагрузки: 60S на 120% из расклассифицированного течения

Контроль

Режим контроля

Управление V/f

Векторное управление потока Sensorless без карты СТРАНИЦЫ (SVC)

Векторное управление потока скорости датчика с картой СТРАНИЦЫ (VC)

Работающий режим

Управление скоростью, управление вращающего момента (SVC и VC)

Ряд скорости

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

Точность управления скоростью

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

Ответ скорости

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

диапазон изменения частот

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Разрешение частоты входного сигнала

Установка цифров: 0,01 Hz

Сетноая-аналогов установка: максимальная частота x 0,1%

Вращающий момент запуска

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

Точность управлением вращающего момента

SVC: не позднее 5Hz10%, над 5Hz5%

VC: 3,0%

Кривая V/f

V / тип кривой f: прямая линия, многопунктовая, функция силы, разъединение v/f;

Поддержка поддержки вращающего момента: Автоматическая поддержка вращающего момента (установка) фабрики, ручная поддержка вращающего момента

Частота давая пандус

Поддержка линейная и кривая s ускорение и торможение;

4 группы в составе время ускорения и торможения, устанавливая ряд 0.00s | 60000s

Управление напряжения тока автобуса DC

Управление стойла перенапряжения: ограничивайте производство электроэнергии мотора путем регулировать частоту выхода для избежания прыгнуть недостаток напряжения тока;

Управление стойла недонапряжения: контролируйте расход энергии мотора путем регулировать частоту выхода для избежания отказа рыскания

Управление VdcMax: Ограничивайте количество силы произведенное мотором путем регулировать частоту выхода для избежания отключения перенапряжения;

Управление VdcMin: Контролируйте расход энергии мотора путем регулировать частоту выхода, для избежания недостатка недонапряжения скачки

Частота несущей

1kHz~12kHz (меняет в зависимости от типа)

Метод запуска

Сразу начало (может быть перекрытый тормоз DC); начало скорости отслеживая

Метод стопа

Стоп торможения (может быть перекрытый DC тормозя); свободный для того чтобы остановить

Функция Maincontrol

Jog контроль, свисните контроль, деятельность до 16 скоростей, опасное избегание скорости, деятельность частоты качания, ускорение и переключение времени торможения, разъединение VF, над тормозить возбуждения, управление PID процесса, сон и будильника функция, встроенная простая логика PLC, виртуальные терминалы входа и выхода, встроенный блок задержки, встроенный блок сравнения и блок логики, резервирование и восстановление параметра, идеальный показатель недостатка, возврат недостатка, 2 группы в составе мотор parametersfreeswitching, проводка выхода обмена программного обеспечения, ВВЕРХ ПО терминалов/ВНИЗ

Функция

Кнопочная панель

Клавиатура СИД цифров и кнопочная панель LCD (вариант)

Сообщение

Стандарт:

Связь MODBUS

МОЖЕТ РАСКРЫТЬ И PROFINET (В РАЗВИТИИ)

Карта СТРАНИЦЫ

Дифференциальная карта интерфейса кодировщика (дифференциальный выход и открытый сборник), карта роторного трансформатора

Терминал входного сигнала

Стандарт:

5 терминалов цифрового входного сигнала, одного чего поддерживает высокоскоростной входной сигнал ИМПа ульс до 50kHz;

2 терминала ввода аналога, поддержка 0 | входной сигнал или 0 напряжения тока 10V | настоящий входной сигнал 20mA;

Карта варианта:

4 терминала цифровых входного сигнала

2 входной сигнал напряжения тока ввода аналога terminals.support-10V-+10V

Выходной терминал

стандарт:

1 терминал цифрового данного;

1 высокоскоростной выходной терминал ИМПа ульс (открытый тип), поддержка 0 сборника | выход сигнала прямоугольной волны 50kHz;

1 выходной терминал реле (второе реле вариант)

2 терминала аналогового выхода, поддержка 0 | текущий объем производства 20mA или 0 | выход напряжения тока 10V;

Карта варианта: 4 терминала цифрового данного

Защита

См. глава 6" диагностика и противосредства» для функции защиты

Окружающая среда

Положение установки

Крытый, отсутствие сразу солнечный свет, пыль, коррозионный газ, горючий газ, дым масла, пар, потек или соль.

Высота

0-3000m.inverter будет derated если высота более высокое течение than1000m и требуемой производительности уменьшит 1% если рост высоты 100m

Температура окружающей среды

-10°C~ +40°C, максимальное derated (если температура окружающей среды между 40°C и 50°C), то уменшение течения требуемой производительности 50°C к 1,5% если рост температуры 1°C

Влажность

Чем 95%RH, без конденсировать

Вибрация

Меньше чем 5,9 m/s2 (0,6 g)

Температура хранения

-20°C | +60°C

Другие

Установка

Стен-установленный, контролируемый пол шкаф, трансмуральный

Уровень защиты

IP20

охлаждая метод

Принудительное воздушное охлаждение

EMC

CE ROHS

Внутренний фильтр EMC

Исполняет с EN61800-3

Категория C3

3-яя окружающая среда

Модель

Мощность (KVA)

Течение входного сигнала (a)

Течение выхода (a)

Мотор (KW)

РАЗМЕР

Блок тормоза

Тяжелый груз

Легкая нагрузка

1ph/3ph

Одиночный/трехфазный: 200-240V 50/60Hz

VFD500-R75GT2B

1,5

8.2/7.1

5,6

8,0

0,75

РАЗМЕР A

Внутренний

VFD500-1R5GT2B

3

14/11.3

8,0

11

1,5

VFD500-2R2GT2B

4

23/14.5

11

17

2,2

VFD500-4R0GT2B

6,7

30.4/16.5

17

25

4,0

РАЗМЕР B

Трехфазный: 380-480V, 50/60Hz

VFD500-R75GT4B

1,5

3,4

2,5

4,2

0,75

РАЗМЕР A

Внутренний

VFD500-1R5GT4B

3

5

4,2

5,6

1,5

VFD500-2R2GT4B

4

5,8

5,6

9,4

2,2

VFD500-4R0G/5R5PT4B

5,9

10,5

9,4

13,0

3,7

VFD500-5R5G/7R5PT4B

8,9

14,6

13,0

17,0

5,5

РАЗМЕР B

VFD500-7R5G/011PT4B

11

20,5

17,0

23,0

7,5

VFD500-011G/015PT4B

17

26,0

25,0

31,0

11

РАЗМЕР C

Внутренний

VFD500-015G/018PT4B

21

35,0

32,0

37,0

15

VFD500-018G/022PT4B

24

38,5

37,0

45,0

18,5

РАЗМЕР D

VFD500-022G/030PT4B

30

46,5

45,0

57,0

22

VFD500-030G/037PT4

40

62,0

60,0

75,0

30

РАЗМЕР E

Вариант

VFD500-037G/045PT4

50

76,0

75,0

87,0

37

VFD500-045G/055PT4

60

92,0

90,0

110,0

45

РАЗМЕР F

VFD500-055G/075PT4

85

113,0

112,0

135,0

55

VFD500-075G/090PT4

104

157,0

152,0

165,0

75

РАЗМЕР G

VFD500-090G/110PT4

112

170,0

176,0

210,0

90

Внешний

VFD500-110G/132PT4

145

220,0

210,0

253,0

110

РАЗМЕР H

VFD500-132G/160PT4

170

258,0

253,0

304,0

132

РАЗМЕР I

VFD500-160G/185PT4

210

320,0

304,0

360,0

160

VFD500-185G/200PT4

245

372,0

360,0

380,0

185

РАЗМЕР J

VFD500-200G/220PT4

250

380,0

380,0

426,0

200

VFD500-220G/250PT4

280

425,0

426,0

465,0

220

РАЗМЕР K

VFD500-250G/280PT4

315

479,0

465,0

520,0

250

VFD500-280G/315PT4

350

532,0

520,0

585,0

280

РАЗМЕР L

VFD500-315G/355PT4

385

585,0

585,0

650,0

315

VFD500-355G/400PT4

420

638,0

650,0

725,0

355

РАЗМЕР M

VFD500-400G/450PT4

470

714,0

725,0

820,0

400
